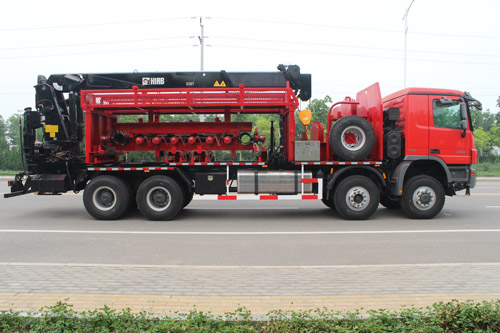

GHC105型管汇车由装载底盘、随车液吊、高低压管汇及高低压管件、高压管件架、高压管件箱、低压管件盒、灌注泵、试压泵等组成。用于压裂车和混砂车的连接，以及压裂酸化现场作业前的试压工况。同时高低压管架具有足够的安装支撑和托架，整车装配合理，满载管汇时前后桥不能超载，具有良好的抗振性能和越野性能，能适应石油天然气压裂酸化现场作业要求。其主要特点是各种高低压管汇件等均装在带有随车吊机的底盘上。
基本配置
|
整机外形尺寸mm
|
11995×2500×4000
|
|
整机移运重量kg
|
27430
|
|
底盘
|
型号型式
|
MAN TGS 41.440 8x6/国IV 或Merceds-Benz Actros 4144/8×6/国IV
|
|
发动机功率hp
|
400-440HP
|
|
液压吊车
|
型号：HIAB 320T-4/最大起升重量：10000 kg/全伸臂长：15.8m
|
|
低压管汇撬
|
Ⅱ型布置，橇装结构
|
|
高压管汇撬
|
环型布置，橇装结构
|
|
试压泵系统
|
额定压力：16000PSI (112MPa)
试压排出管：2”由壬外扣FIG1502
|
|
投球器
|
自动遥控和手动控制；（电缆35m）
Fig.1502 3″接头；
工作压力15000PSI；
容纳不少于120个直径22mm的球。
|
